☕ Пример проекта Java Backend: DDD, микросервисы, Spring Cloud и AWS (Часть 2)

Domain Driven Design дает большие возможности по созданию крупных проектов, которые в будущем становятся надежными и легко масштабируемыми. Как пройти полный проектный цикл, от бизнес-модели до AWS?
В первой части цикла мы подготовили необходимый инструментарий: Git/GitHub, SSH, Spring Boot и Docker. Завершая настройку среды для реализации проекта, мы продолжим разбираться с Docker и Spring Boot, а также познакомимся с Docker Hub и WS ECS Fargate. В третьей части перейдем к архитектуре.
***

Устанавливаем Docker на локальную машину Ubuntu

В консоли набираем команды, обновляем систему:

        $ sudo apt update && sudo apt upgrade


Устанавливаем дополнительные пакеты ядра для Docker контейнеров:

        $ sudo apt install --reinstall linux-image-generic


Перезагружаем машину и вводим следующую команду:

        $ sudo apt install linux-modules-extra-$(uname -r) linux-image-extra-virtual


Также устанавливаем пакеты для работы по HTTPS:

        $ sudo apt install apt-transport-https ca-certificates curl software-properties-common


Добавляем ключ репозитория:

        $ curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -


Добавляем сам репозиторий Docker:

        $ sudo add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu bionic stable"


Еще раз обновляемся:

        $ sudo apt update && apt-cache policy docker-ce


Устанавливаем Docker:

        $ sudo apt install -y docker-ce


Добавляем локального пользователя в группу docker:

        $ sudo usermod -aG docker $(whoami)


Перезагружаем машину и проверяем состояние установленного Docker:

        $ sudo systemctl status docker

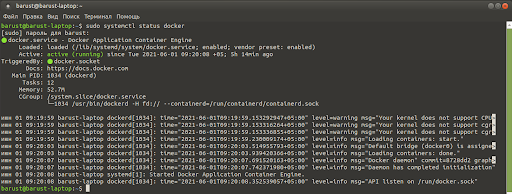

Состояние активности Docker
Состояние активности Docker

Далее устанавливаем Docker Compose:

        $ sudo curl -L "https://github.com/docker/compose/releases/download/1.25.0/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose


Даем права на исполнение файла:

        $ sudo chmod +x /usr/local/bin/docker-compose



Проверяем:

        $ docker-compose --version

Состояние активности Docker Compose
Состояние активности Docker Compose

Пробуем создать и запустить контейнер

Наш проект Spring Boot из предыдущей статьи нужно упаковать в контейнер. В корневой папке проекта в терминале вводим следующую команду:

        $ ./mvnw package && java -jar target/emc-0.0.1-SNAPSHOT.jar


Создаем Dockerfile

В корневой папке проекта создаем Dockerfile со следующим кодом

        FROM adoptopenjdk/openjdk11:alpine-jre
ARG JAR_FILE=target/emc-0.0.1-SNAPSHOT.jar
WORKDIR /opr/app
COPY $(JAR_FILE) app.jar
ENTRYPOINT [“java”,”-jar”,“app.jar”]

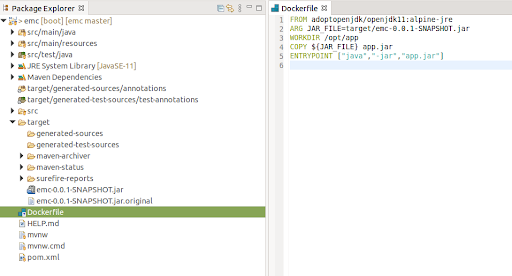

В интегрированной среде STS 4, Dockerfile должен выглядеть так.
В интегрированной среде STS 4, Dockerfile должен выглядеть так.

Здесь:

  • FROM adoptopenjdk/openjdk11:alpine-jre – загружается образ Alpine Linux с версией openjdk 11.
  • ARG JAR_FILE=target/emc-0.0.1-SNAPSHOT.jar – инструкция ARG создает переменную JAR_FILE, указывающую на местоположение jar-файла.
  • WORKDIR /opt/app – назначаем рабочую директорию.
  • COPY ${JAR_FILE} app.jar – скомпилированный jar файл emc-0.0.1-SNAPSHOT.jar копируется в рабочую директорию с новым именем app.jar.
  • ENTRYPOINT ["java","-jar","app.jar"] – из заданной рабочей директории запускается приложение app.jar.

Создаем Docker образ

Далее в корневой папке проекта запускаем следующую команду:

        $ docker build -t emc:0.0.1 .

Примечание:
Обратите внимание, в конце команды стоит точка, это означает что, создаем образ в текущей папке, а именно в папке /opt/app.
<span>Результат выполнения команды <code class="inline-code">build</code>.</span>
Результат выполнения команды build.

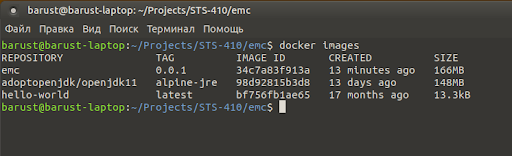

Проверяем созданный образ:

        $ docker images


Видим присутствие образа emc:

Запускаем контейнер Docker

В терминале, выполним команду run:

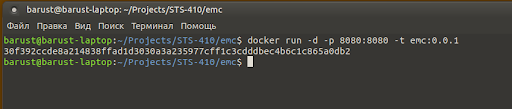

        $ docker run -d -p 8080:8080 -t emc:0.0.1

Результат команды <code class="inline-code">run</code> должен быть таким.
Результат команды run должен быть таким.

Здесь:

  • параметр -d означает запуск в фоновом режиме;
  • параметр -p 8080:8080 означает соответствие портов между локальной машиной (левый 8080) и контейнером (правый 8080);
  • параметр -t , задает имя образа (имя:версия).

Проверяем контейнер Docker

Запущенный контейнер можно проверить двумя способами:

1. через команду curl:.

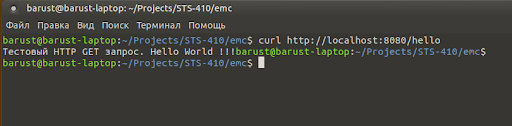

        $ curl http://localhost:8080/hello

Результат должен быть таким.
Результат должен быть таким.

2. набрав в браузере адрес localhost:8080/hello.

Далее останавливаем запущенные контейнеры:

        $ docker stop $(docker ps -a -q)

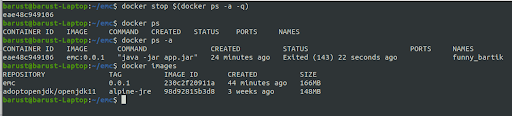

Контейнеры остановлены, образы присутствуют.
Контейнеры остановлены, образы присутствуют.

Не забываем зафиксировать изменения и отправить на GitHub

На локальной машине

В корневой папке текущего проекта выполняем последовательность git-команд. Проверяем состояние файлов и папок в нашем проекте:

        $ git status

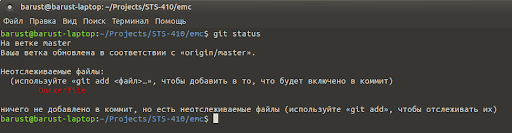

При изменениях в файлах или папках, появится следующее.
При изменениях в файлах или папках, появится следующее.

Здесь наш новый Dockerfile не отслеживается.

Индексируем изменения командой add:

        $ git add Dockerfile


Еще раз проверяем состояние:

        $ git status

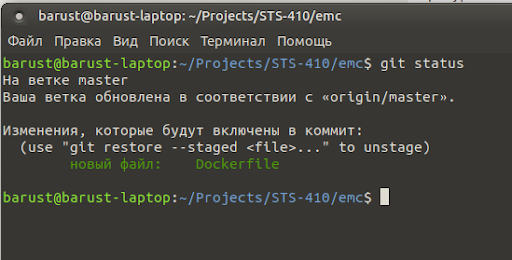

Измененный <code class="inline-code">Dockerfile</code> добавился в<code class="inline-code"> commit</code>.
Измененный Dockerfile добавился в commit.

Выполним команду commit:

        $ git commit -m "Dockerfile added to project"


Вносим изменения в удаленный репозиторий командой push:

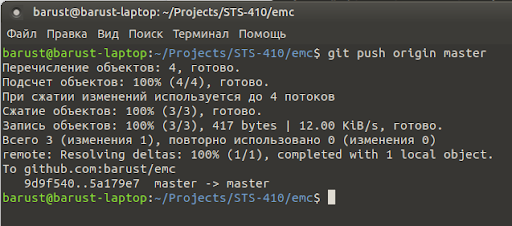

        $ git push origin master


Конечный результат должен быть таким:

В репозитории GitHub

Идем на GitHub и проверяем присутствие файла Dockerfile:

С Docker и GitHub мы разобрались.

Используем Docker Hub

Если обратить внимание на код в Dockerfile, первая строка начинается так:

        FROM adoptopenjdk/openjdk11:alpine-jre


Здесь говорится о том, что образ (заготовка) adoptopenjdk/openjdk11:alpine-jre загрузится “откуда то”.

Эти “заготовки” готовых образов располагаются в реестре Docker Hub – в дальнейшем нам придется воспользоваться этим реестром.

Регистрация в Docker Hub

Для начала регистрируемся в Docker Hub, запоминаем Docker ID и пароль. На странице приветствия выбираем Create a Repository.

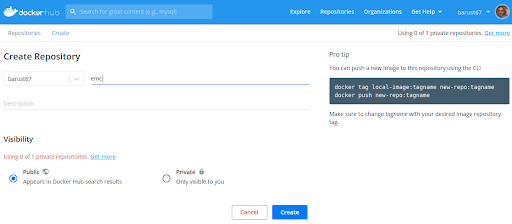

В окне создания нового репозитория вводим имя emc и видимость репозитория public.

На локальной машине

Переименуем локальный образ следующей командой:

        $ docker tag old_image_name:tagname new_image_name:new_tag


Как пример. К имени образа emc:0.0.1 я добавил свой Docker ID через знак слеша, и у меня получилось так:

        $ docker tag emc:0.0.1 barust67/emc:0.0.1


Проверяем результат:

        $ docker images

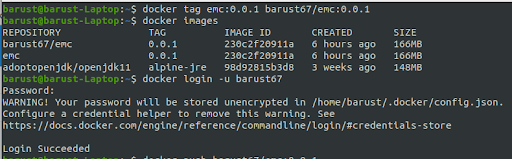

На локальной машине логинимся в Docker Hub со своим Docker ID:

        $ docker login -u barust67

Результат должен быть таким.
Результат должен быть таким.

Забрасываем (push) локальный образ в Docker Hub в репозиторий emc:

        $ docker push image_name:tag


В моем случае команда выглядит следующим образом:

        $ docker push barust67/emc:0.0.1

Результат должен быть таким.
Результат должен быть таким.

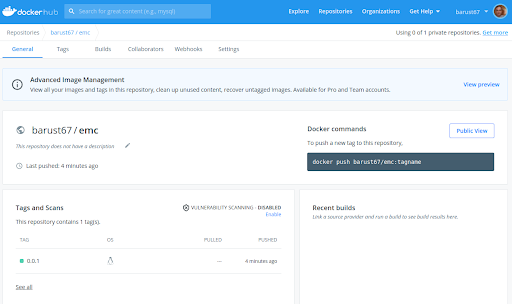

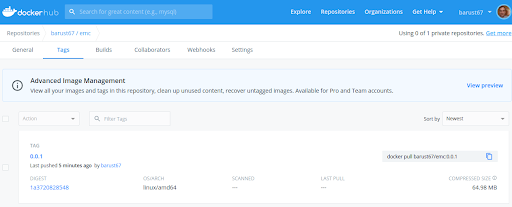

Идем в Docker Hub и убеждаемся в результате:

С Docker Hub тоже разобрались. Этот образ нам понадобится, когда будем настраивать AWS.

Переходим к последнему этапу подготовительной части: нам нужно будет запустить проект в Amazon Web Services.

AWS

Мы будем использовать AWS ECS Fargate. С регистрацией в AWS проблем не должно возникнуть: чтобы использовать Free версию, достаточно представить Visa карту с $1 на счету. В процессе работы с AWS вы можете использовать AWS CLI на локальной машине или AWS Management Console непосредственно на сайте AWS. Для большей наглядности начнем с AWS Management Console.

Работаем с AWS Management Console и настраиваем кластер под Fargate

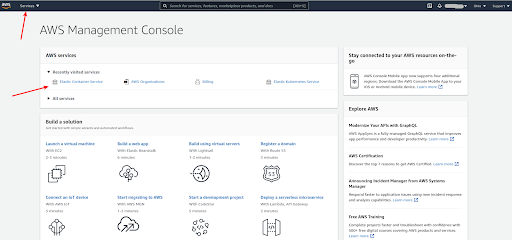

В AWS Management Console, выберите Elastic Container Service (ECS):

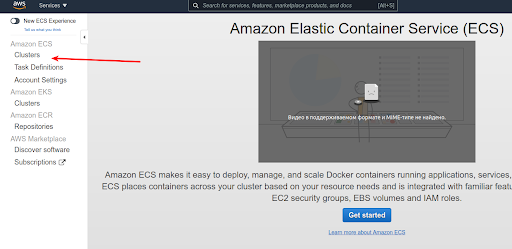

Выберите опцию Clusters:

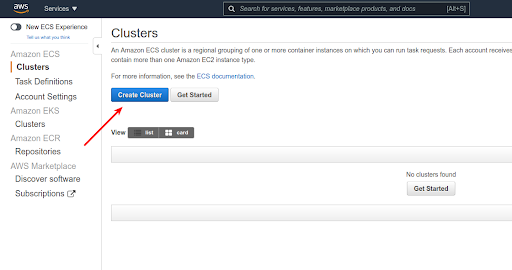

Если вы еще не создавали кластеры, окно должно выглядеть так.
Если вы еще не создавали кластеры, окно должно выглядеть так.

Выберите Create Cluster, опцию Networking only и нажмите кнопку Next step.

Задайте имя кластера (я назвал свой AWS-Fargate-Claster) и отметьте опцию CloudWatch Container Insights. Нажмите на кнопку Create.

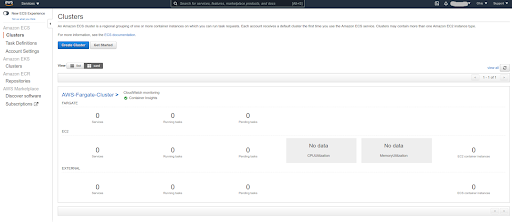

Кластер должен выглядеть так.
Кластер должен выглядеть так.

Создаем Task Definitions

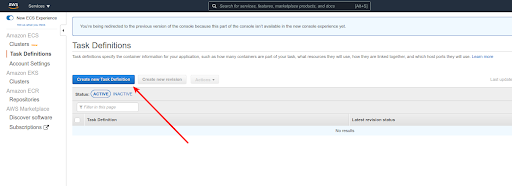

В окне Task Definitions выберите Create new Task Definition:

На первом шаге выберите тип запуска Fargate и нажмите на кнопку Next step:

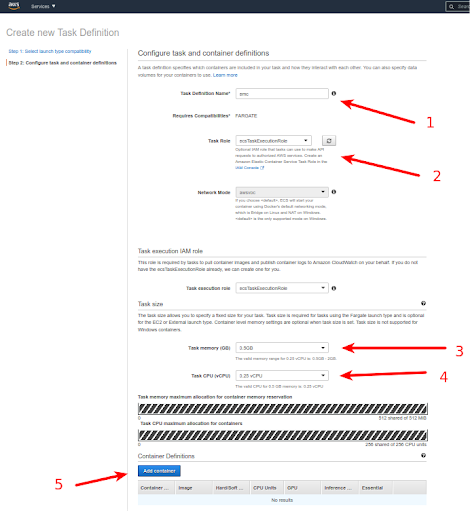

Далее задайте имя задачи (в нашем случае – emc), выберите task role (ecsTaskExecutionRole), в Task memory выберите 0,5GB, а в опции Task CPU (vCPU) – 0,25 vCPU, затем нажмите на кнопку Add container:

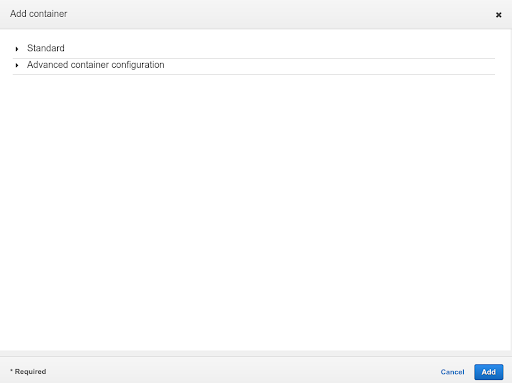

Окно Add container состоит из двух разделов: Standard и Advanced container configuration.

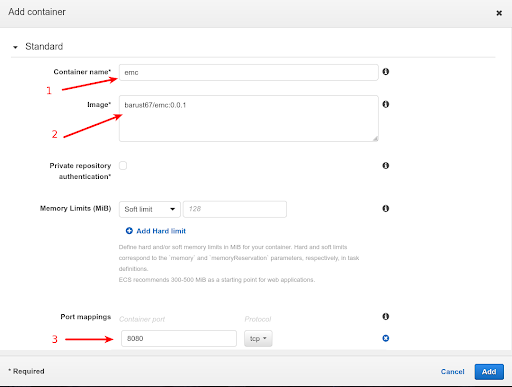

Заносим данные в разделе Standard. В Container name я задал имя emc, в поле Imagebarust67/emc:0.0.1, в поле Port mappings8080. В конце нужно нажать на кнопку Add.

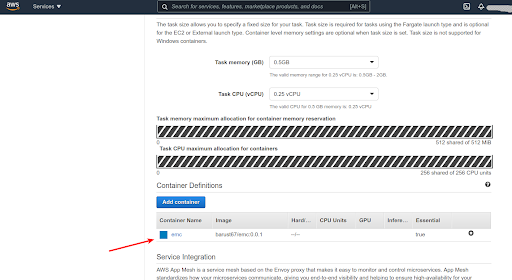

Мы добавили контейнер.
Мы добавили контейнер.

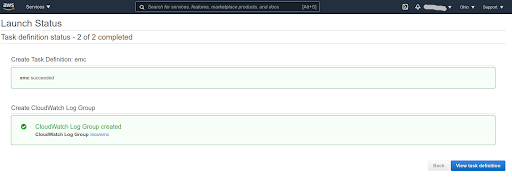

Для завершения в самом низу окна второго шага нажмите кнопку Create. В результате должно появиться такое окно:

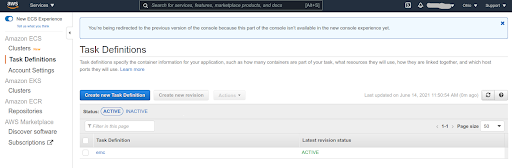

Задачу мы определили и окно <b>Task Definitions</b> должно выглядеть так.
Задачу мы определили и окно Task Definitions должно выглядеть так.

Возвращаемся в раздел Clusters и заходим в наш кластер AWS-Fargate-Cluster.

Создаем сервис для кластера AWS-Fargate-Cluster

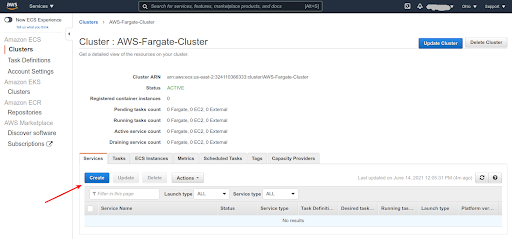

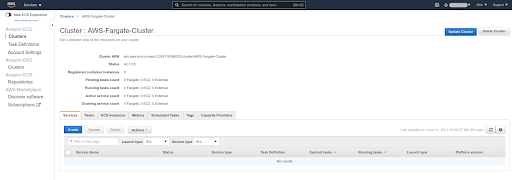

Создаем новый сервис для нашего кластера, нажав на кнопку Create:

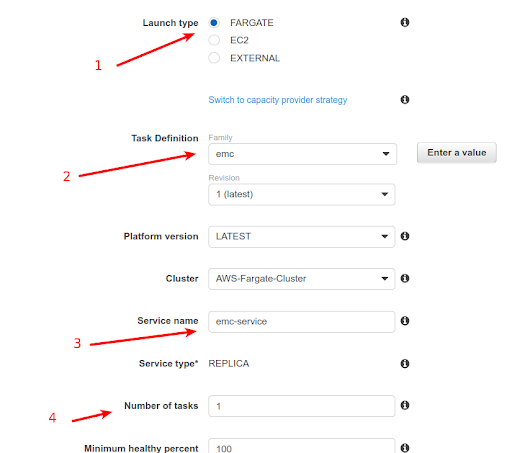

Создание сервиса состоит из четырех шагов. На первом выбираем Launch type – Fargate, Task Definition определяем как – emc, в Service name задаем имя – emc-service, Number of tasks определяем как – 1.

Нажимаем кнопку Next step.

Выберите Cluster VPS – здесь по умолчанию, выберите Subnets (любой) и далее в опции Security groups нажмите на кнопку Edit

Так как в проекте мы определили порт TCP 8080, необходимо открыть в нашем сервисе этот порт. В окне Configure security groups нажмите на кнопку Add rule, в добавленной строке поменяйте тип на Custom TCP, пропишите порт 8080 и нажмите на кнопку Save

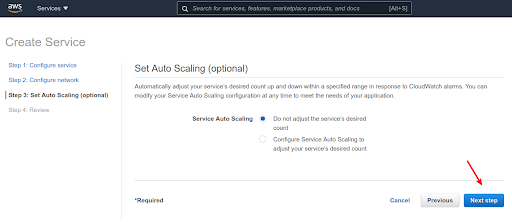

Оставляя другие опции по умолчанию, нажимаем на кнопку Next step и переходим к третьему шагу. Здесь оставляем все как есть, нажимаем на кнопку Next step и переходим к четвертому шагу.

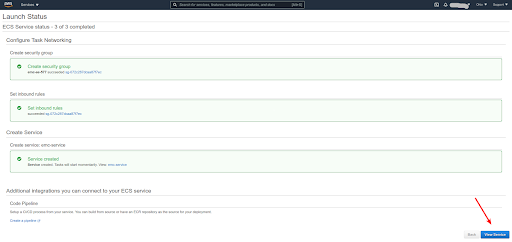

Нажмите на кнопку Create service и завершите создание сервиса. Если немного подождать, в появившемся окне данные должны быть примерно такими:

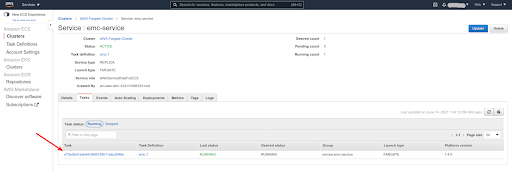

Далее нажимаем на кнопку View service и просматриваем наш сервис. В категории Tasks выбираем нашу задачу

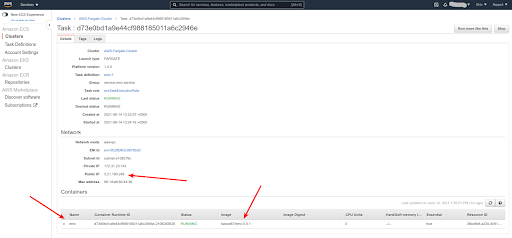

В окне задачи убеждаемся, что это наша задача и запоминаем Public IP. В вашем случае, IP будет другим

В адресной строке браузера вводим http://3.21.190.246:8080/hello , где вместо localhost мы прописали IP задачи на AWS.

Наше приложение запущено в облаке AWS. Можно налить чашку кофе и наслаждаться работой своего «Hello World!» в облаке Amazon.

Примечание
Все команды и картинки были проверены выполнены в реальном режиме. Ошибок у вас не должно быть.

Резюме

Мы завершили рассмотрение Docker, настроили Docker Hub для проекта и смогли развернуть его на AWS ECS Fargate.

***

В следующей статье мы перейдем ко второму этапу цикла по DDD, Microservices, Spring Cloud и AWS: подробнее рассмотрим подход DDD (Domain Driven Design) и сделаем наброски будущей модели проекта.
